適用於支持無線電力傳輸的鋰離子電池 多功能超小型充電IC XC6810係列

特瑞仕半導體株式會社（日本東京都中央區 董事總經理：芝宮　孝司　以下簡稱“特瑞仕”）開發了適用於支持無線電力傳輸鋰離子電池的多功能超小型充電IC--XC6810系列。

XC6810 系列是用於鋰離子電池的超小型充電IC，適用於可穿戴設備、可聽設備和物聯網設備。具有充放電控制、無線供電支持等多種功能。

充電電流為1mA~25mA，適用於小型鋰離子電池，可提供3.8V~4.4V的大範圍充電電壓。該產品搭載了在存放或未使用時抑制電池放電的關機功能，以及使用外部按鈕的喚醒功能，延長了電池和電池設備的使用壽命。

CSO終端顯示充電狀態除了傳統的LED驅動顯示外，還具有按頻率指示充電水平的類型，並支持使用微電腦進行充電監控。產品配備電池電壓監測功能，可通過微電腦直接監測電池電壓，或具有電池電壓低通知功能。

輸入電壓為3.5V~28V，支持無線電源和太陽能等能量收集器充電。對於使用底座等的接觸式充電，有CSO端子調製電源線並通過2線通信獲知充電狀態的產品可供選擇，該產品可通過底座顯示充電狀態和控制充電。

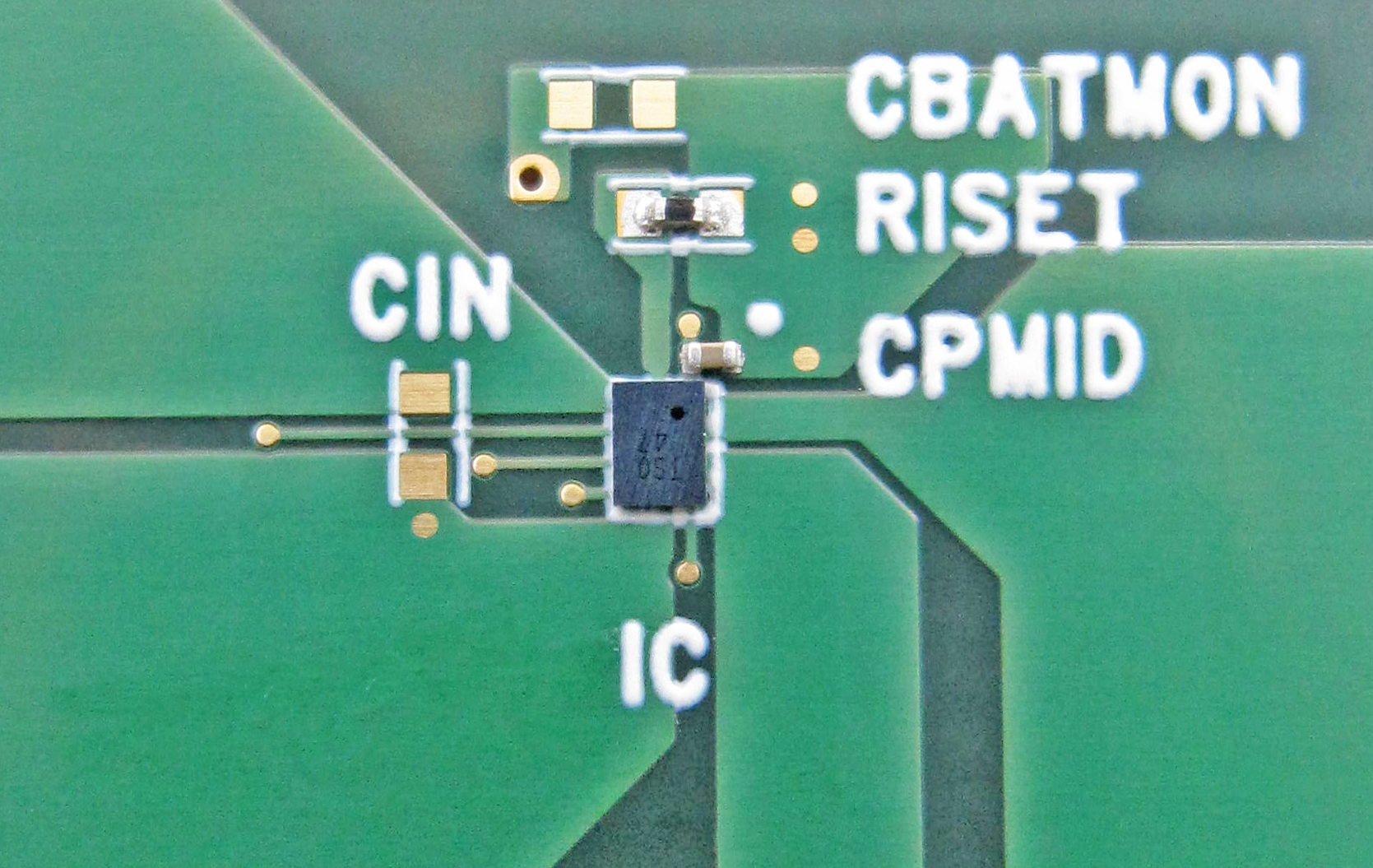

圖1. XC6810實裝電路板

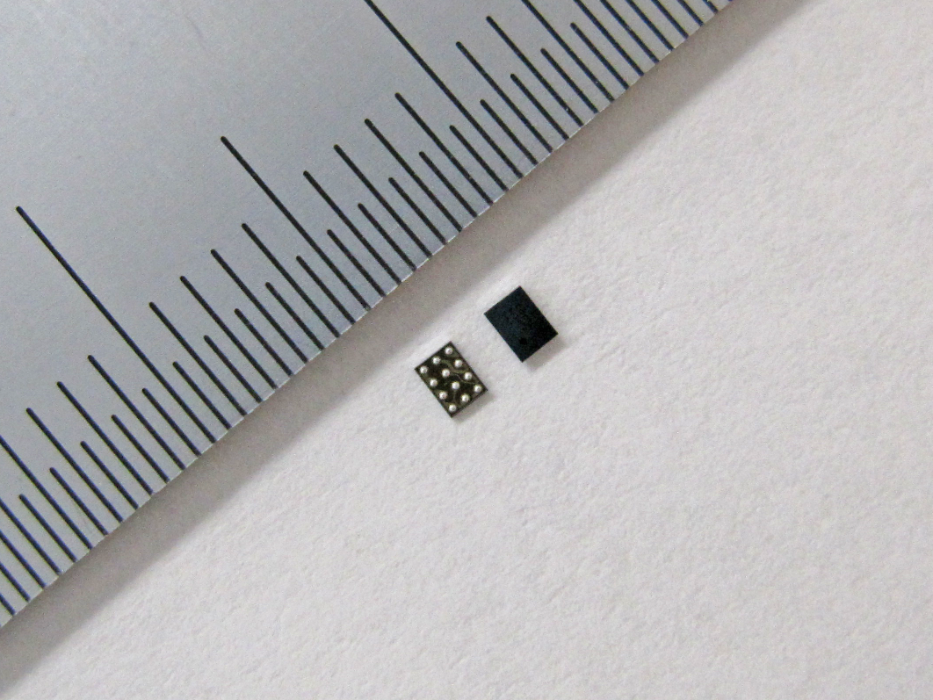

圖2. 封裝WLP-12-01 (1.57x1.17xh0.33mm)
